功率分析仪PW3390
1、直接输入的方式准确测量最大AC/DC 1000V/65A的仪器， 可2台功率计同步共6ch；
2、支持3ch输入，DC、可测单相2线~三相4线；
3、使用2台同步+免费PC应用软件则可以作为6ch的功率计来使用(仅限PW3337s)；
4、用于马达、变频器、功率调节器、电源等的开发和生产；
5、高基本精度：±0.15%；
6、宽频带：DC，0.1Hz~100kHz；
7、直接输入方式下最大可测65A的大电流；
8、 标配谐波测量：符合IEC61000-4-7；
9、变压器/马达的无负载试验中，即便是低功率因数也能实现高精度测量；
10、支持最大AC 5000A输入，带外部电流传感器输入端口；
11、最多可同时控制8台仪器。
2、支持3ch输入，DC、可测单相2线~三相4线；
3、使用2台同步+免费PC应用软件则可以作为6ch的功率计来使用(仅限PW3337s)；
4、用于马达、变频器、功率调节器、电源等的开发和生产；
5、高基本精度：±0.15%；
6、宽频带：DC，0.1Hz~100kHz；
7、直接输入方式下最大可测65A的大电流；
8、 标配谐波测量：符合IEC61000-4-7；
9、变压器/马达的无负载试验中，即便是低功率因数也能实现高精度测量；
10、支持最大AC 5000A输入，带外部电流传感器输入端口；
11、最多可同时控制8台仪器。
| 测量线路 | 单相2线、单相3线、三相3线、三相4线(每个接线均可设置电压/电流量程) |
| 测量项目 | 电压、电流、有功功率、视在功率、无功功率、功率因数、相位角、频率、效率、电流累积、有功功率累积、累积时间、电压波形峰值、电流波形峰值、电压波峰因数、电流波峰因数、时间平均电流、时间平均有效功率、电压纹波率、电流纹波率 |
| 谐波相关项目 |
同步频率范围：10Hz~640Hz,分析次数：最多50次 谐波电压有效值，谐波电流有效值，谐波有功功率，总谐波电压畸变率，总谐波电流畸变率，基波电压、基波电流，基波有功功率，基波视在功率，基波无功功率，基波功率因数(位移功率因数),基波电压电流相位差，通道间电压基波相位差，通道间电流基波相位差，谐波电压含有率，谐波电流含有率，谐波有功功率含有率(仅限通过专用软件获取数据：谐波电压相位角，谐波电流相位角、谐波电压电流相位差) |
| 测量量程 |
[电压]AC/DC 15V~1000V,7档量程 [电流]AC/DC 200mA~50A,8档量程 [功率]3.0000W~150.00kW (根据电压·电流量程的组合而定) |
|
累积测量 累积：10000小时以下 |
[电流]6位显示(0.00000
mAh~,极性分类和综合值) [有功功率]6位显示(0.00000 mWh~,极性分类和综合值) |
| 输入电阻(50/60 Hz) | 电压：2 MQ,电流：1 mQ以下(直接输入) |
|
基本精度 (有功功率) |
±0.1%rdg.±0.1%f.s.(DC) ±0.1%rdg.±0.05%f.s.(45 Hz~66 Hz,输入*50%f.s.时) ±0.15%rdg.(45 Hz~66 Hz,50%f.s.≤输入时) |
| 显示更新率 | 约5次/s~20s(根据平均次数的设置而变化) |
| 频率特性 | DC,0.1Hz~100kHz |
|
D/A输出 仅限_02/_03 |
16ch(从下面选择输出项目),电平输出DC±2V,波形输出1Vf.s.电平输出/波形输出(电压/电流/有功功率),电平输出(视在功率/无功功率/功率因数等),高速有功功率电平输出 |
| 功能 |
[整流方式切换]AC+DC,AC+DC
Umn,AC,DC,FND 自动量程，平均值，VT·CT设置，同步控制，MAX/MIN等 |

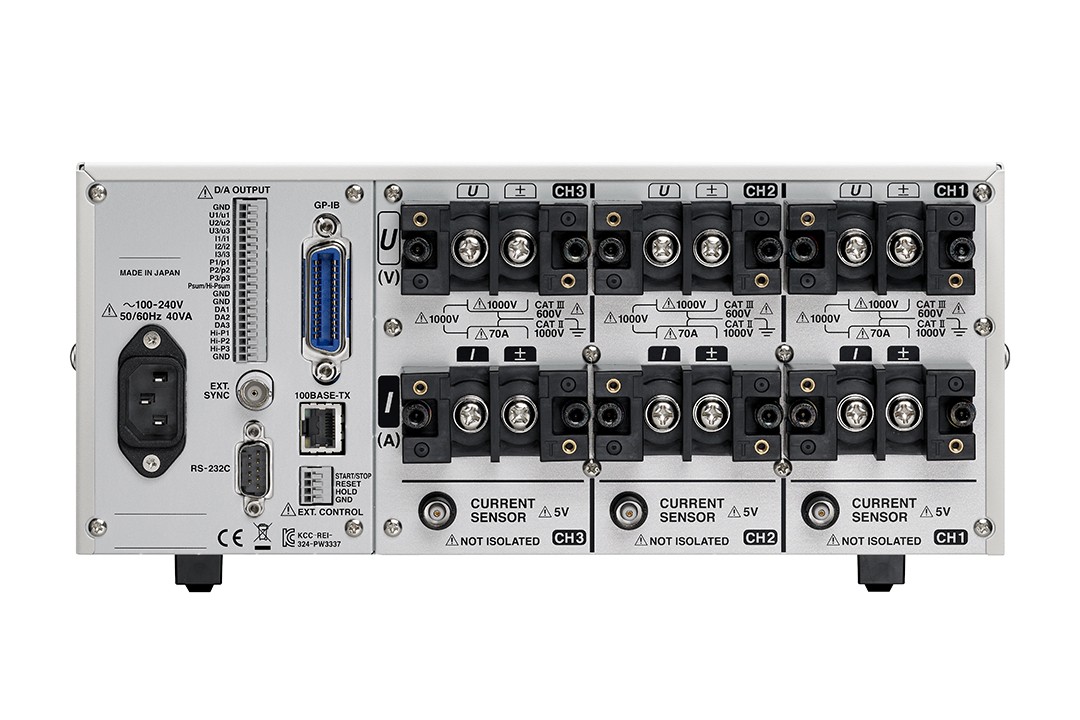

| 接口 | 标配RS-232C/LAN,支持GP-IB(仅限-01、 -03) |
| 电源 | AC100V~240V,50/60Hz,40VA |
| 体积及重量 | 305W×132H×256D mm,5.6kg |
| 附件 | 使用说明书×1,测量指南×1,电源线×1 |
